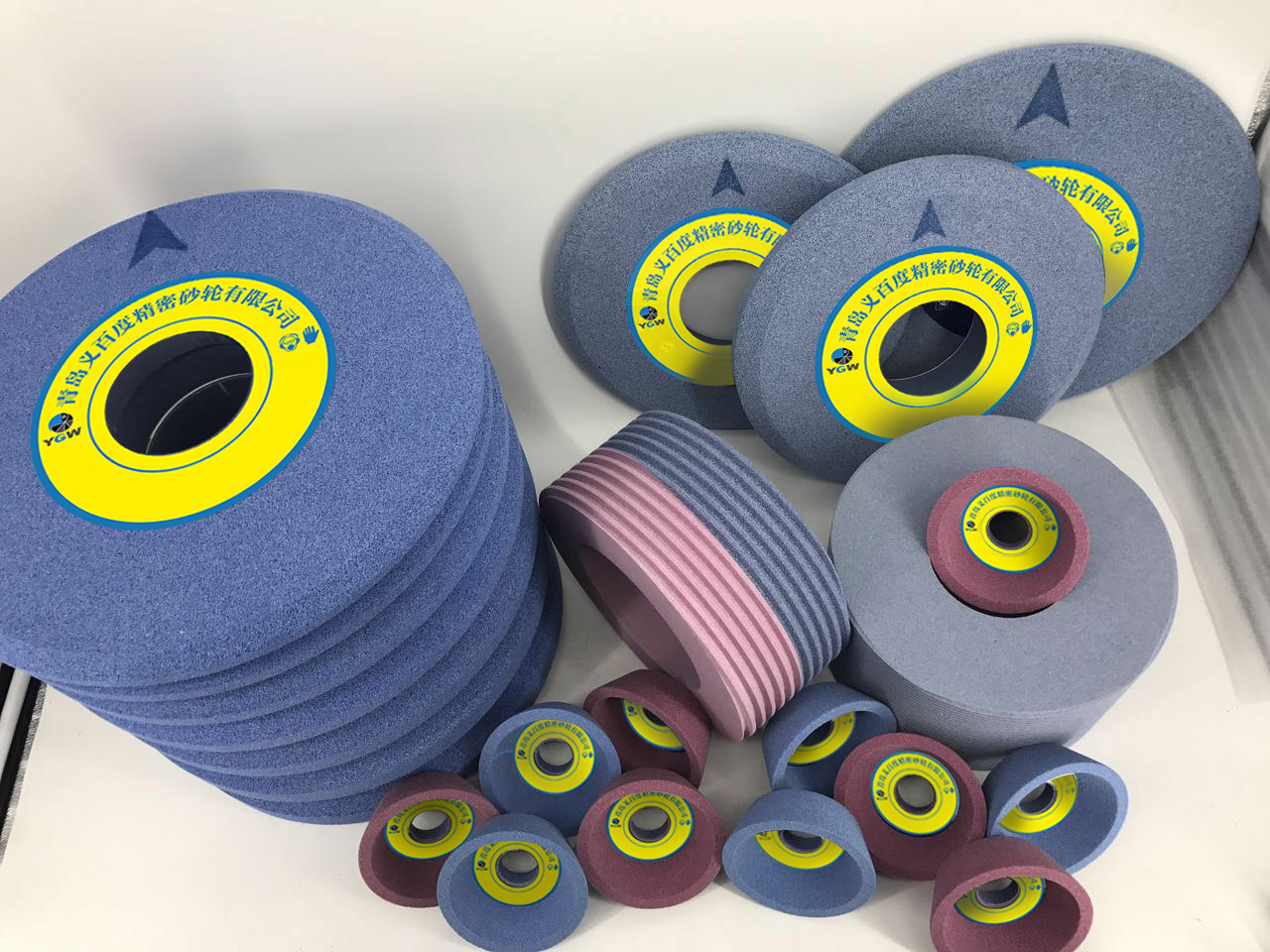

齿轮磨砂轮的特点主要包括以下几个方面:
磨削方法:齿轮的磨削方法分为展成法和成形法两种。展成磨齿法的砂轮类型主要有蝶形砂轮,锥形砂轮,大平面砂轮和蜗杆砂轮,这些砂轮都是通过金刚石笔和金刚滚轮修成的。而成形磨齿法的砂轮是由金刚石滚轮或金刚石笔依照齿形轮廓整形成与齿轮的齿槽截面形状完全一样。
精度和效率:展成磨齿法依靠机床的展成运动来获得齿轮齿形,齿形的精度依赖于机床展成运动的精度。虽然其磨削过程是点接触,砂轮易磨损,磨削效率低,但其砂轮的通用性好。而成形法磨齿过程中,砂轮与齿槽两侧的齿面能够同时全齿高的啮合,故砂轮磨损慢,磨削效率高,齿形精度完全由砂轮形状决定。
适用性和成本:在齿形被确定后,CBN砂轮的大小和形状都不再发生改变,所磨削的齿轮尺寸都是相同的,因此适合大批量生产。然而,CBN砂轮的价格通常较为昂贵。另一方面,单晶氧化铝砂轮具有成本低、易修整等特点,也适合大批量生产。但这种砂轮在磨削过程中,由于磨粒脱落或者局部破损,可能会影响齿轮的加工精度。
请注意,不同类型的齿轮磨砂轮具有不同的特点和适用场景,选择和使用时需要根据具体需求进行考虑。同时,为了保证齿轮磨削的精度,磨齿机上通常会配备数控砂轮修整装置,利用金刚修整轮对砂轮轮廓进行修整,保证其截形的准确性。
